Mô tả Sản phẩm

Máy khoan lõi bề mặt dòng ZJYX là loại máy khoan đầu nguồn dẫn động hoàn toàn bằng thủy lực, được sử dụng chủ yếu để khoan kim cương trong việc thăm dò cặn rắn kim loại và phi kim loại. Nó cũng có thể được sử dụng để khoan hợp kim. Có thể khoan lỗ thẳng đứng và lỗ nghiêng. Nó cũng có thể được sử dụng để thăm dò thủy văn / mỏ dầu và khí đốt, bơm vữa cho đập, thông gió, thoát nước đường hầm và khoan kỹ thuật khác.

Những đặc điểm chính

◆ Máy khoan rút lõi bề mặt có tốc độ quay cao và dải tốc độ quay hợp lý, với nhiều chuỗi tốc độ quay và mô-men xoắn cao ở tốc độ thấp. Nó phù hợp để khoan lõi kim cương đường kính nhỏ, cũng như khoan lõi cacbua đường kính lớn và khoan kỹ thuật khác nhau. các yêu cầu.

◆ Máy khoan có hành trình lớn, có lợi để giảm số lượng thanh ngược, chống tắc nghẽn lõi, nâng cao năng suất.

◆ Kết cấu đơn giản, gọn nhẹ, tháo lắp tốt, di chuyển dễ dàng.

◆ Hoạt động tập trung, đơn giản và thuận tiện, hoạt động linh hoạt và đáng tin cậy, giảm đáng kể cường độ lao động.

◆ Khi khoan lỗ nghiêng, máy khoan không cần thêm tháp nghiêng, có thể nâng một lúc hai ống khoan lên.

◆ Có thể di chuyển và lắp đặt giàn khoan một cách thuận tiện và nhanh chóng, không cần lắp ráp tháp khoan đặc biệt, thời gian chuẩn bị được rút ngắn đáng kể.

◆ Nhiều hình thức xếp hàng khác nhau như kiểu trượt, kiểu bánh xích, kiểu rơ mooc, người dùng có thể lựa chọn linh hoạt theo nhu cầu thực tế.

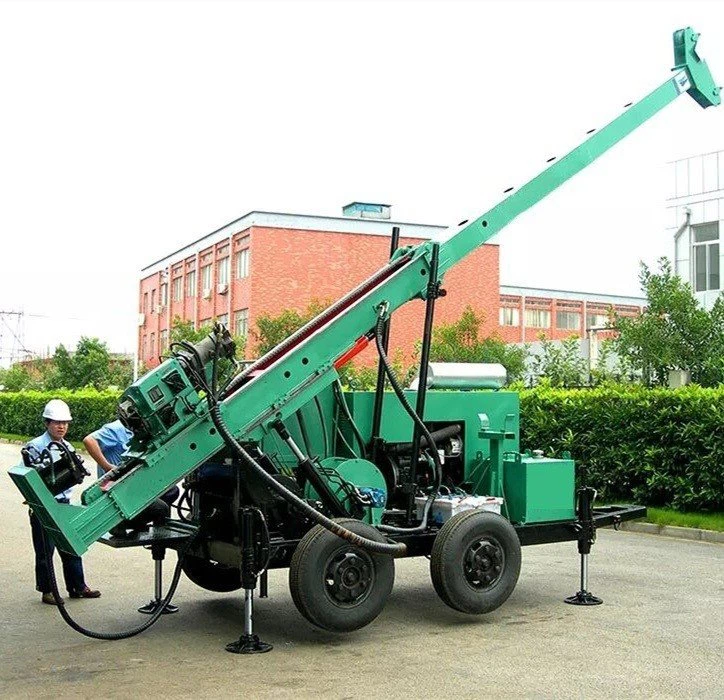

Máy khoan lõi gắn rơ moóc	Máy khoan lõi gắn bánh xích

Thông số kỹ thuật

Người mẫu	ZJYX -200 L / 300L	ZJYX -300 LG	ZJYX -600 L	ZJYX -800 L	ZJYX -1200 LG
Đường kính / độ sâu lỗ khoan	BQ: 300m ~ 400m	BQ: 400m	BQ: 600m	NQ: 900m	NQ: 1200m
	NQ: 200m ~ 300m	NQ: 300m	NQ: 500m	HQ: 700m	HQ: 850m
		HQ: 100m	HQ: 300m	PQ: 450m	PQ: 600m
Góc khoan	0--90 độ	0--90 độ	0--90 độ	0--90 độ	0--90 độ
Đầu khoan Tốc độ quay / Mô men xoắn	118 ~ 157RPM, 220 ~ 290RPM, 456 ~ 608RPM, 850 ~ 1135RPM / Mô-men xoắn cực đại: 2000Nm	104 ~ 140 vòng tua máy; 223 ~ 298 vòng tua máy; 345 ~ 500 vòng tua máy; 800 ~ 1100RPM / Mô-men xoắn cực đại: 2200N.m	114 ~ 152 vòng quay; 245 ~ 327 vòng tua máy; 374 ~ 499 vòng tua máy; 801 ~ 1065RPM / Mô-men xoắn cực đại: 3000Nm	104 ~ 139 vòng tua máy; 220 ~ 295 vòng tua máy; 407 ~ 543 vòng tua máy; 690 ~ 1000RPM / Mô-men xoắn cực đại: 4000Nm	100 ~ 140 vòng tua máy; 210 ~ 300 vòng / phút; 437 ~ 636 vòng / phút; 750 ~ 1100RPM / Mô-men xoắn cực đại: 5200Nm
Mũi khoan cho ăn đột quỵ	3500mm	3500mm	3500mm	3500mm	3500mm
Đầu khoan Max. Nâng công suất	30kN	40kN	40kN	55kN	55kN
Đầu khoan Max. Lực đẩy	50kN	58kN	58kN	108kN	108kN
Vận thăng chính Max. Nâng công suất	32KN	55KN	55KN	71KN	71KN
Tốc độ nâng	30m / phút	27m / phút	27m / phút	40m / phút	40m / phút
Hỗ trợ Palăng Max. Nâng công suất	12KN	12KN	12KN	12KN	12KN
Tốc độ nâng	120m / phút	120m / phút	120m / phút	120m / phút	120m / phút
Mô hình động cơ diesel	Cummins 4BTA3. 9- C100	Cummins 4BTA3. 9- C100	Cummins 6BTA5. 9- C180	Cummins 6BTA5. 9- C180	Cummins 6BTA5. 9- C190
Công suất động cơ diesel	74kw	74kw	132kw	132kw	140kw
Trọng lượng giàn khoan (lắp bánh xích)	khoảng 6500kg	khoảng 6800kg	khoảng 7000kg	khoảng 10000kg	khoảng 11500kg
